Selectoare de comenzi V modular

Selectorul modular de comenzi pe verticală

Selectare eficientă la orice înălțime

Selectoarele modulare verticale de comenzi V modular, de la Linde Material Handling, oferă operatorului o stație de lucru ergonomică și o operare intuitivă. În plus, cabina amortizată împotriva vibrațiilor, treapta joasă de acces și balustrada joasă previn în mod specific oboseala și facilitează selectarea. Vitezele mari de rulare și ridicare, de până la 13 kilometri pe oră, asigură și ele performanțe ridicate de selectare. Linde adaptează echipamentul la cerințele individuale de selectare ale clientului, pe baza unui sistem modular. Selectoarele verticale de comenzi pot atinge înălțimi de selectare de până la doisprezece metri. În funcție de model, capacitatea portantă este de până la 1.200 de kilograme.

Caracteristici

Siguranță

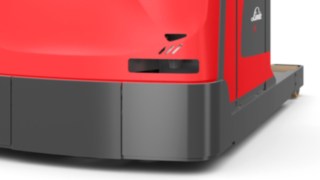

Echipamentul poate fi deplasat doar dacă operatorul atinge cu ambele mâini senzorii de pe unitatea de operare, și acționează întrerupătorul om-mort din spațiul pentru picioare. Acest lucru reduce riscul erorilor de operare și riscul de rănire. Barierele laterale monitorizate electric trebuie să fie închise, atunci când platforma depășește o înălțime de 1,2 metri, pentru a proteja operatorul. Sub capacul din spate se află o supapă de coborâre de urgență ușor accesibilă, chiar și pe culoarele înguste. Scanerele opționale din față și din spate monitorizează traseul și opresc echipamentul dacă apar pietoni sau obstacole. Tehnicianul de service poate defini opriri generale de rulare, ridicare și coborâre în sistemul echipamentului, astfel încât coliziunile cu tavanele sau pereții să fie imposibile. Catargul special conceput permite o vizibilitate deosebit de bună și contribuie astfel la o operare sigură.

  • Operare în trei puncte
  • Bariere laterale monitorizate electric
  • Supapă de coborâre de urgență sub capacul din spate
  • Opriri presetabile pentru funcțiile de rulare, ridicare și coborâre
  • Vizibilitate foarte bună prin catarg

Ergonomie

Selectoarele verticale de comenzi dispun de un panou de comandă cu formă ergonomică și de o cabină spațioasă. Este prevăzut un covoraș moale pe partea inferioară a platformei cu suspensii, care absoarbe vibrațiile în timpul rulării sau la ridicare și previne astfel oboseala. Marginea podelei cabinei este prevăzută cu o suprafață solidă în loc de covoraș, astfel încât operatorul să poată sta în siguranță, atunci când selectează comenzile. În plus, balustrada joasă ușurează procesul de selectare. Opțional, barierele laterale se înclină spre exterior, astfel încât rafturile să fie mai ușor accesibile. Pentru nevoile individuale sunt disponibile multiple spații de depozitare și opțiuni de dotări.

  • Panou de comandă ergonomic
  • Cabină spațioasă cu contururi rotunjite
  • Cabină cu suspensii și covoraș anti-vibrații
  • Balustradă joasă
  • Multe spații de depozitare și opțiuni de dotări

Manipulare

Diferitele motoare trifazice ale selectoarelor verticale de comenzi se caracterizează prin viteze mari de ridicare și rulare, dar și printr-un consum redus de energie. Prin urmare, echipamentele ating rapid înălțimi de ridicare de până la doisprezece metri și asigură, în final, o performanță crescută de manipulare. În același timp, au o capacitate portantă reziduală ridicată, chiar și la aceste înălțimi. Direcția electrică precisă, cu care echipamentul poate fi manevrat ușor și rapid, asigură, de asemenea, procese eficiente de selectare.

  • Viteze mari de rulare și ridicare
  • Capacitate portantă reziduală ridicată
  • Mișcări de direcție precise pentru o manevrare rapidă
  • Consum redus de energie

Service

Motoarele de rulare și ridicare ale selectoarelor verticale de comenzi sunt încapsulate și astfel protejate complet de praf și murdărie. Pe de o parte, acest lucru previne incidentele costisitoare, pe de altă parte, utilizatorii nu trebuie să întrețină unitatea. Întregul design al echipamentului facilitează utilizarea: componentele centrale sunt amplasate în spatele unui panou și sunt ușor accesibile. Acesta include, de asemenea, interfața la magistrala CAN, cu ajutorul căreia tehnicienii de service citesc și controlează toate datele centrale.

  • Datele echipamentului pot fi accesate prin conexiunea la magistrala CAN
  • Motoare de rulare și de ridicare fără întreținere
  • Componente de service ușor accesibile
  • Motoare protejate

Videoclipuri și imagini

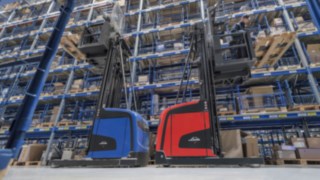

Videoclip despre avantajele și funcțiile selectorului de comenzi la înălțimi mari V modular, de la Linde.

Date tehnice

Model Load capacity/Load Lift Travel speed, with/without load Turning radius Aisle width with pallet 800 x 1200 along forks
V modular 24V Standard mast 0,8 (t) 4125 (mm) 9 / 9 km/h 1732 (mm) - (mm)
V modular 48V Standard mast 1,2 (t) 5725 (mm) 11 / 11 km/h 2071 (mm) 1380 (mm)
V modular 48V Triplex mast 1,2 (t) 10160 (mm) 13 / 13 km/h 2316 (mm) 1820 (mm)

Dotări opționale

Panoul de comandă

Panoul de comandă poate fi opțional atașat pe partea încărcăturii sau pe partea încărcăturii și a catargului. Logica de operare a consolei laterale a catargului urmează logica panoului de comandă din partea încărcăturii.

Sisteme de fixare

De exemplu, poate fi atașat un terminal, un scaner, un clipboard, un suport pentru scris sau componente atașabile individual. Suporturile pot fi fixate pe stânga și pe dreapta catargului, precum și pe partea încărcăturii sau pe rama de protecție a cabinei.

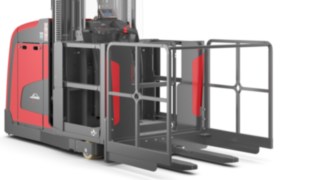

Zona de încărcare cu acces pentru operator

Zona de încărcare este protejată cu o placă portfurcă. În acest mod, operatorul poate accesa și selecta comenzile în siguranță.

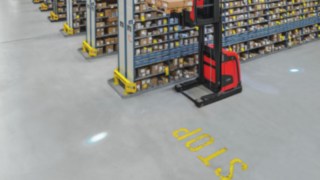

Imagine cu Linde BlueSpot, care proiectează un punct luminos albastru pe pardoseală, avertizând pietonii sau alți operatori cu privire la echipamentul care se apropie

BlueSpot™

Sistemul de avertizare în timpul deplasăriiLinde BlueSpot™crește siguranța pe durata operării, deoarece spotul LED face echipamentul vizibil, fără zgomot.

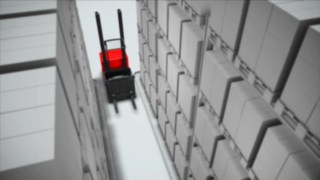

Animație despre sistemul de securitate pentru culoare, disponibil opțional, pentru selectorul modular vertical de comenzi Linde V modular.

Sistemul de asistență de siguranță pentru culoare

Sistemul de asistență detectează denivelările pardoselii și obstacolele de pe raft, de pe pardoseală sau de pe tavan folosind coduri de bare sau etichete RFID pe culoar și limitează, în mod deliberat, funcțiile stivuitorului în aceste puncte: viteza, înălțimea de ridicare sau extensia furcii. Acest sistem previne eventualele pagube.

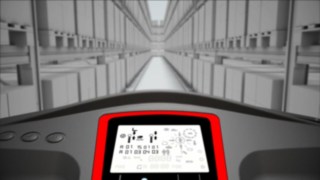

Animație despre sistemul de navigație pe culoare foarte înguste, disponibil opțional, pentru selectorul modular vertical de comenzi Linde V modular.

Sistemul de navigație în depozite

Echipamentul primește comenzi de transport prin intermediul sistemului de management al depozitului. Sistemul utilizează coduri de bare sau etichete RFID pentru a determina poziția în depozit și măsoară înălțimea de ridicare curentă. Pe baza acestor informații, echipamentul se ghidează automat către locația dorită a paletului. Operatorul trebuie să acționeze doar funcția de rulare.

Linde Connect

Cum și cine utilizează echipamentele? Cum arată datele de utilizare ale echipamentelor și este fiecare echipament fiabil? Utilizând interacțiunea între software și hardware, Linde connect: oferă răspunsurile adecvate.

Linde System Control (LSC)

Sistemul asigură o manipulare mai rapidă și o siguranță mai mare. În versiunea de bază LSC standard, operatorului i se afișează capacitatea portantă reziduală, pentru înălțimea de ridicare respectivă. Versiunile extinse ale sistemului LSC adaptează viteza suplimentară de ridicare și/sau de rulare. la greutatea sarcinii transportate.

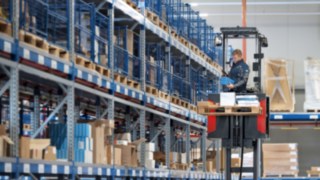

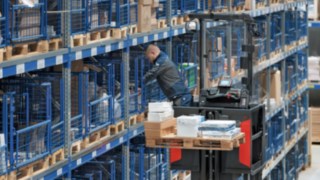

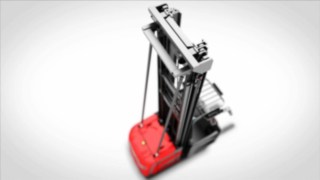

Videoclip despre înălțimea de ridicare și barierele înclinabile laterale pentru selectarea de comenzi, disponibile opțional.

Bariere înclinabile pentru colectarea de comenzi

Atunci când operatorul se sprijină de barieră, aceasta se poate înclina spre exterior cu zece centimetri. În acest mod, operatorul se poate apropia mai bine de raft și selectarea comenzilor este mai facilă.

Pregătire radio

Selectorul de comenzi este dotat în cabină cu o conexiune de 12 V/50 W, difuzoare și antenă.

Modulul oglinzii

Acest pachet de dotări include oglinzi retrovizoare mari și spoturi de lucru laterale, care luminează mediul de lucru de pe raft. La cerere, pachetul poate fi suplimentat cu ventilație, care oferă confort operatorului atunci când acesta lucrează aproape de plafonul depozitului, unde se dezvoltă temperaturi ridicate.
