- 0 - 1000 (kg)
- 0 - 5415 (mm)
- 0 - 6350 (mm)

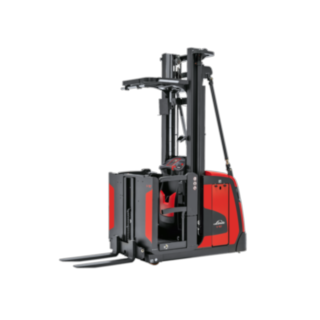

Selectoare de comenzi V10
Selectorul vertical de comenzi, pentru spații înguste
Stație de lucru ergonomică pentru culoarele foarte înguste
Selectorul vertical de comenzi Linde V10 este proiectat pentru operațiuni de selectare a comenzilor la primul și al doilea nivel de raft, precum și pentru lucrări ocazionale până la o înălțime de 6,35 metri. Cabina și toate dispozitivele de operare sunt ergonomice pentru a asigura un mediu de lucru fără efort. Utilajul este disponibil cu o platformă de încărcare pentru operator sau cu funcția de ridicare auxiliară. Diferite motoare de ridicare și variante de șasiuri, cabine și catarge pot fi combinate în aproape orice fel. În acest mod, echipamentul poate fi adaptat în mod optim la cerințele individuale și poate atinge performanțe ridicate de selectare a comenzilor. Poate fi utilizat fie în versiunea cu ghidare mecanică sau inductivă, fie în versiunea cu deplasare independentă - în ambele variante capacitatea portantă maximă este de 1000 de kilograme.
Caracteristici
Siguranță
Pentru a deplasa utilajul, operatorul trebuie să atingă doi senzori de mână și un comutator om-mort. Această caracteristică previne utilizarea greșită sau erorile de operare. Pentru a se putea opera echipamentul, barierele laterale monitorizate electric trebuie să fie închise, atunci când platforma se află la o înălțime mai mare de 1,2 metri. Atunci când cabina este ridicată și echipamentul se înscrie în viraje, acesta își reduce automat viteza. Sistemul opțional de asistență Linde System Control (LSC) reglează viteza automat și continuu, în funcție de raza de virare și înălțimea de ridicare.
- Operare în trei puncte
- Viteza redusă automat la viraje și la ridicarea cabinei
- Vizibilitate bună datorită lățimii mari a catargului
- Bariere laterale monitorizate electric
Ergonomie
Datorită sistemului de control deosebit de simplu și ergonomic, operatorul poate folosi echipamentul V10 cu precizie și fără efort. Cabina oferă mult spațiu pentru procesele de selectare, dispune de suspensii și protejează operatorul de vibrații. Treapta joasă de acces reduce efortul asupra picioarelor operatorului, la urcările și coborârile frecvente. La versiunea cu funcție de ridicare auxiliară, balustrada joasă montată pe furci facilitează mișcările operatorului, între raft și palet. Diferite zone de stocare și dotări opționale, precum pregătirea radio, ventilatoare, terminal de date și scaner pentru mărfuri, oglinzile sau iluminatul asigură suport operatorului.
- Cabină spațioasă
- Treaptă joasă de acces și balustradă cu înălțime redusă
- Cabină cu suspensii
- Dispozitive de control ergonomice
Manipulare
Selectoarele verticale de comenzi V10 dispun de motoare trifazate puternice pentru a genera viteze mari de ridicare și rulare. În plus, acestea se deplasează și ridică mărfuri în același timp. Astfel, operatorul ajunge rapid și eficient la locația dorită. Ambele versiuni de bază ale selectoarelor de comenzi din această serie pot fi configurate individual, în funcție de aplicație, cu o platformă pentru operator purtat sau cu funcția de ridicare auxiliară, precum și cu o gamă variată de cabine, șasiuri și tipuri de catarg. Acest aspect, împreună cu operarea ergonomică asigură întotdeauna o productivitate ridicată. Motoarele electrice economice și recuperarea energiei la coborâre fac utilizarea mai economică.
- Deplasare și ridicare simultană
- Viteze mari de rulare și ridicare
- Dotări individuale
- Recuperarea energiei
Service
Toate componentele echipamentului sunt ușor accesibile pentru tehnicienii de service. În plus, aceștia pot accesa și controla cu ușurință toate datele cu ajutorul laptopului de service. Pentru aceasta este disponibilă o conexiune la magistrala CAN. Sistemul de răcire activă îmbunătățește disponibilitatea echipamentului, chiar și în condiții intense de lucru. Motoarele trifazate încapsulate nu necesită întreținere. Bateriile sunt schimbate prin lateral cu ajutorul ansamblurilor cu role și a unui cadru de înlocuire sau cu ajutorul unei macarale.
- Conexiune la magistrala CAN
- Componente de service ușor accesibile
- Sistem activ de răcire
- Motor fără întreținere
Date tehnice
| Model | Load capacity/Load | Lift | Travel speed, with/without load | Turning radius | Aisle width with pallet 800 x 1200 along forks |
|---|---|---|---|---|---|
| V10 Simplex mast | 1,0 (t) | 1500 (mm) | 9 / 9 km/h | 1485 (mm) | 1190 (mm) |
| V10 Standard mast | 1,0 (t) | 4550 (mm) | 10 / 10 km/h | 1650 (mm) | 1380 (mm) |
Dotări opționale
-
Semnal acustic
-
Alarmă de salvare
-
Panoul de comandă
-
Sisteme de fixare
-
Linde BlueSpot™
-
Spătar ergonomic
-
Ghidare inductivă
-
Linde System Control (LSC)
-
Butoane de acționare pentru modul pietonal
-
Bariere înclinabile pentru colectarea de comenzi
-
Pregătire radio
-
Modulul oglinzii
Semnal acustic
Semnalul poate fi auzit atunci când echipamentul se deplasează și avertizează astfel pietonii și alte echipamente.
Alarmă de salvare
Unitatea opțională de control a echipamentului monitorizează diferiți senzori de pe panoul de control, bariera laterală, comutatorull om-mort și avertizează acustic dacă senzorii indică o eroare de operare.
Panoul de comandă
Panoul de comandă poate fi opțional atașat pe capătul încărcăturii sau pe capătul încărcăturii și a catargului. În varianta cu panoul pe capătul încărcăturii, pot fi selectate butoane suplimentare pentru operarea funcției de ridicare auxiliară.
Sisteme de fixare
De exemplu, poate fi atașat un terminal, un scaner, un clipboard, un suport pentru scris sau componente atașabile individual. Barele de fixare sunt atașate la dreapta și la stânga catargului și pe partea încărcăturii, pe rama de protecție pentru cabină.

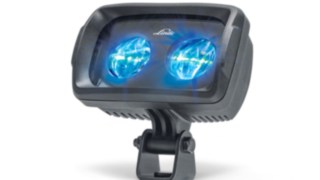

Linde BlueSpot™
Sistemul de avertizare în timpul deplasăriiLinde BlueSpot™crește siguranța pe durata operării, deoarece spotul LED face echipamentul vizibil, fără zgomot.
Spătar ergonomic
Spătarul reglabil în trei etape, cu formă ergonomică, este utilizat atunci când echipamentul este operat din capătul încărcăturii. În acest mod, operatorul se poate relaxa în timpul deplasării.
Ghidare inductivă
Echipamentele sunt dotate cu senzori care detectează firul de ghidare din pardoseală. În acest fel, echipamentul este ghidat în siguranță pe culoar.
Linde System Control (LSC)
Sistemul asigură o manevrare mai rapidă și mai multă protecție prin reglarea continuă a vitezei utilajului, în funcție de raza de virare și înălțimea de ridicare.
Butoane de acționare pentru modul pietonal
Sunt prevăzute butoane lângă catargul de ridicare, de ambele părți ale echipamentului. Operatorul le poate utiliza pentru a acționa selectorul de comenzi din exterior, putând în același timp să se deplaseze alături de acesta.
Bariere înclinabile pentru colectarea de comenzi
Dacă operatorul se sprijină de barieră, acesta se înclina în lateral. În acest mod, operatorul se poate apropia mai bine de raft și selectarea comenzilor este mai facilă.
Pregătire radio
Selectorul de comenzi este dotat în cabină cu o conexiune de 12V/50 W, un difuzor și o antenă.
Modulul oglinzii
Acest pachet de dotări include o oglindă retrovizoare mare și spoturi de lucru laterale, care luminează mediul de lucru de pe raft. Pachetul poate fi suplimentat cu ventilație, care crează un mediu optim de lucru pentru operator, atunci când acesta lucrează aproape de plafon, unde se pot genera temperaturi ridicate.
